首頁>產品中心>遠傳型轉子流量計

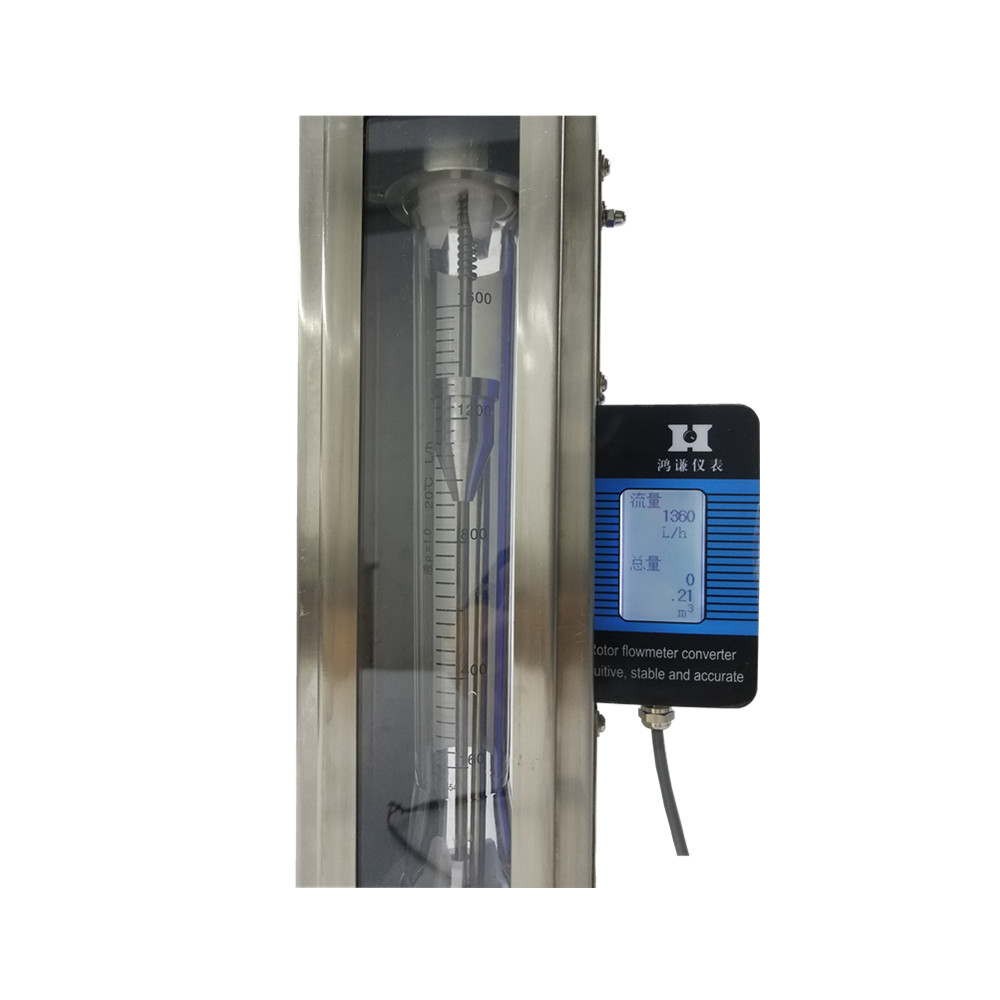

FA24-25PY帶遠傳玻璃轉子流量計

詳情介紹

遠傳型轉子流量計,法蘭連接、螺紋連接、卡箍連接滿足客戶各種連接方式




概述:

  LZB系列遠傳型轉子流量計,測量管材質有PC和高硼硅玻璃二種,PC材質適用于非腐蝕性,非溶劑性介質,最高工作壓力4.0MPa,高硼酸玻璃使用于腐蝕性介質,耐壓等于G/R/F。此遠傳型轉子流量計連接方式有螺紋、軟管、法蘭、衛生卡箍型等。該系列產品體積小,結構輕巧,外形美觀,維修方便,安全可靠,安裝簡單,測量精度高,壓損小,重復性好等優點。

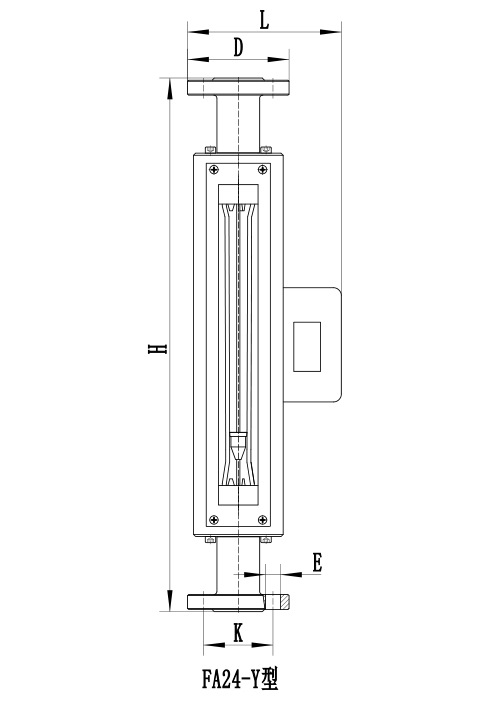

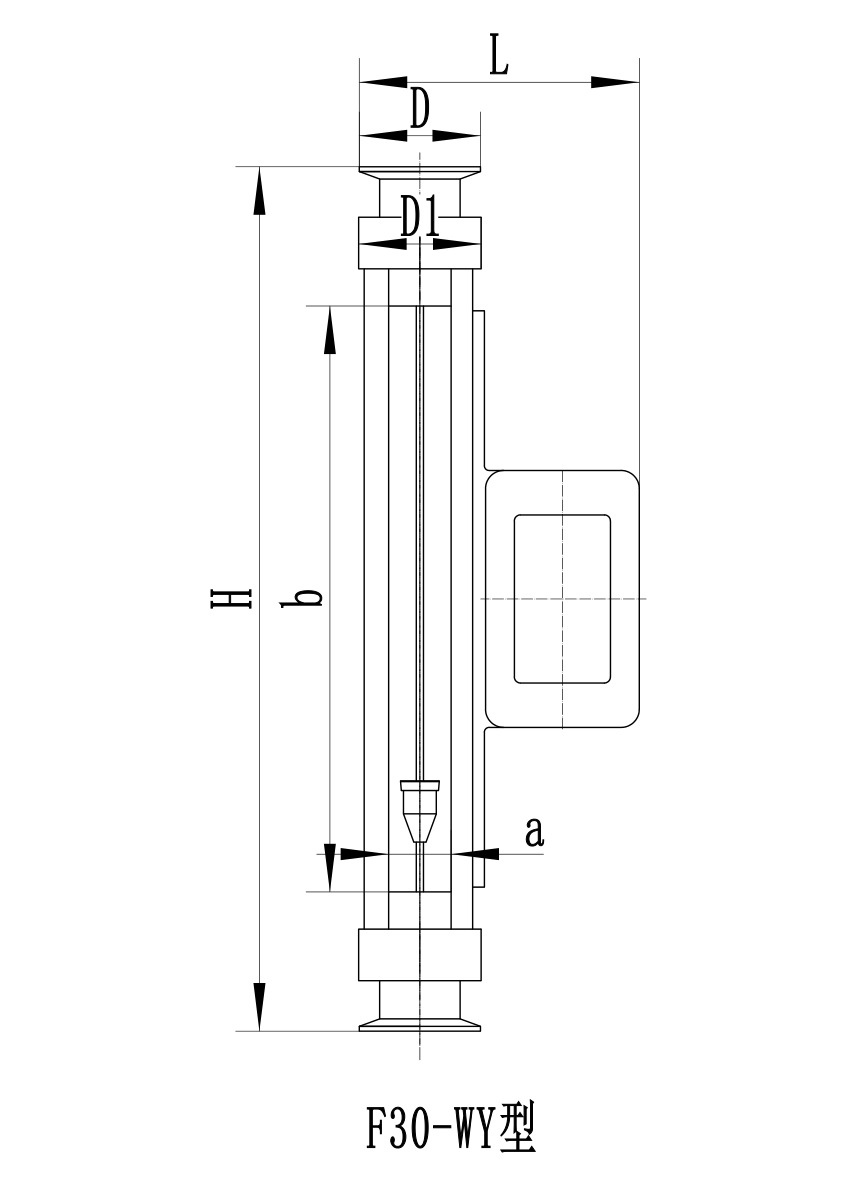

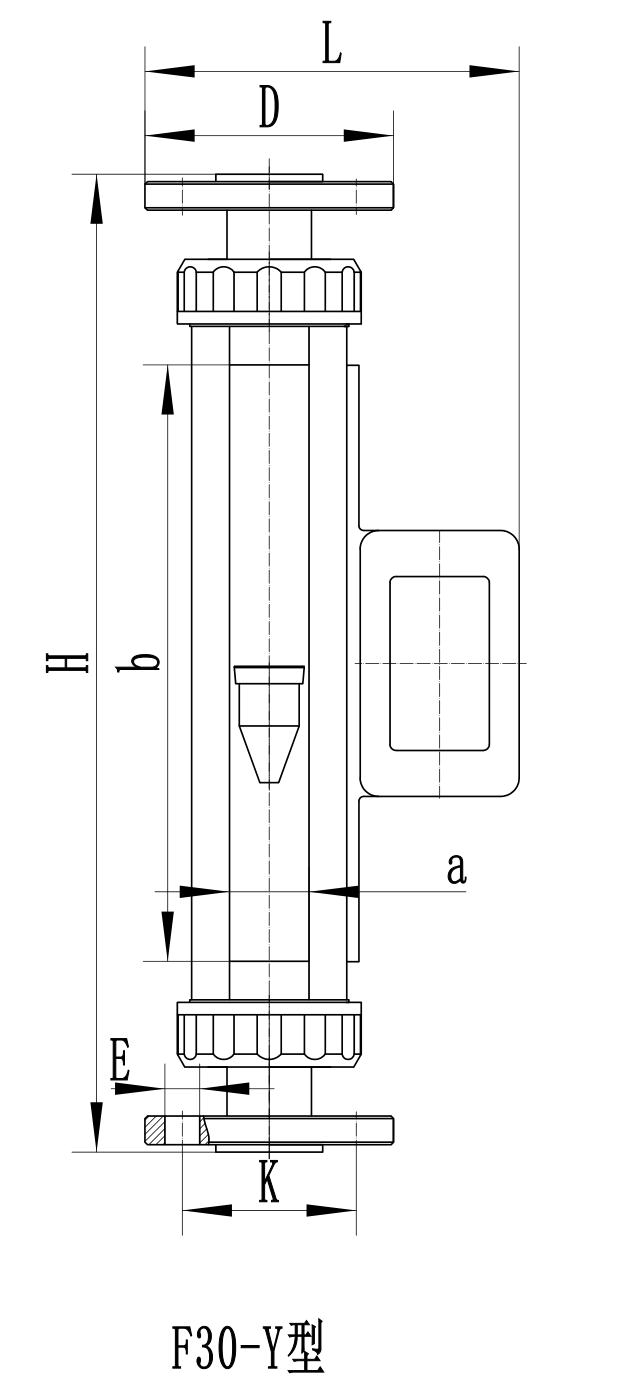

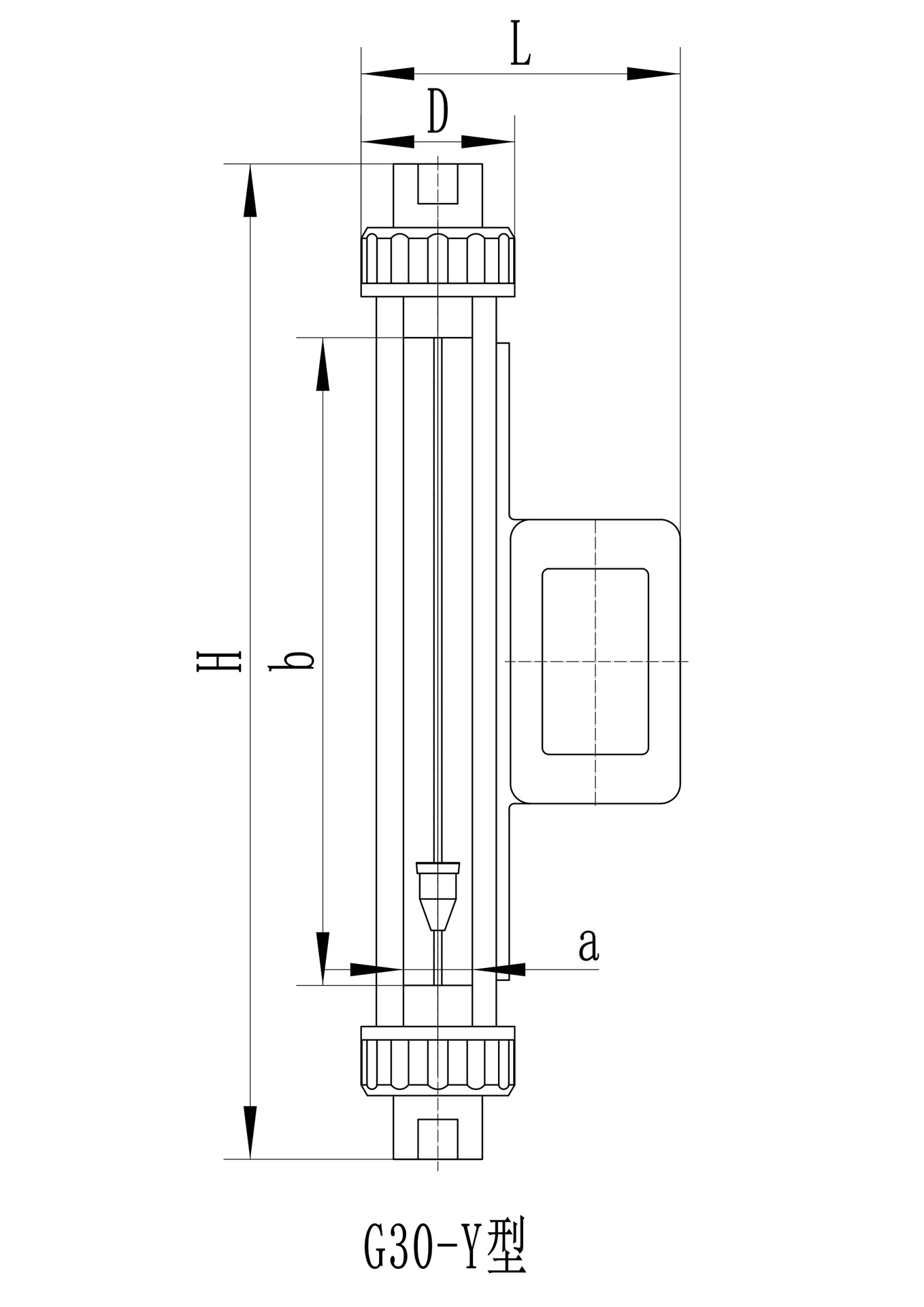

外形及安裝尺寸

 圖片1       圖片2



                8.pngundefined

安裝尺: 單位



通徑

窗口尺寸

G30-Y

F30-WY

DN)

A*b

H

D

L

管螺紋

H

D1

L

D



15



26*244



375



φ58



120

G?″



360



φ51



120

φ34

G?″

Φ50.5

NPT?″



25



32*244



375



φ74



145

G?″



360



φ63



135



φ50.5

G1

NPT1



40



40*244



375

φ93



160

G1?″



360

φ86



155

φ64

NPT1?″



50



50*244



375

φ108



175

G2



360

φ105



175

φ64

NPT2

φ77.5

通徑

F30-Y

FA24-Y

DN

H

L

D

K

E

H

L

D

K

E

15

425

140

φ95

φ65

4-φ14

500

150

φ95

φ65

4-φ14

25

425

165

φ115

φ85

4-φ14

500

170

φ115

φ85

4-φ14

40

425

190

φ150

φ110

4-φ18

500

195

φ145

φ110

4-φ18

50

425

210

φ165

φ125

4-φ18

500

220

φ165

φ125

4-φ18



 型號規格:

通徑 DN (mm)測量范圍壓損允許被測流體狀態準確度 等Φ 級
水(20℃)L/h空 氣(20℃/101325Pa)m3/h壓力(MPa)溫度(℃)
1510~100
16~160
25~250
40~400
63~630
0.12~1.2
0.2~2
0.3~3
0.5~5
0.8~8
1.2~12
2~20
1000
1100
1200
1700
2000
2500
3000
≤1.0-20~ 1202.5
2563~630
100~1000
160~1600
250~2500
2~20
3~30
5~50
6~60
2800
4000
5000
6000
40160~1600
250~2500
400~4000
5~50
8~80
12~120
3400
4000
5000
≤0.9
50400~4000
630~6300
(1~10)m3/h
12~120
20~200
30~300
4800
6500
8500
≤0.7

技術參數:



GB/T9119 法蘭

DN15-DN50

HG20592-20635 法蘭

DN15-DN50

衛生卡箍型

DN15-DN50

螺紋連接

G?″G?″G1G1?″NPT?″NPT?″NPT1NPT1?″

水(20℃ L/h

3-25000

空氣(20 101325Pa m3/h

0.1-600

準確度等級

1.5

測量管材質

PC 高硼硅玻璃

工作壓力(MPa)

PC

4.0(DN15-50)

高硼硅玻璃

1.0(DN15-25)0.9(DN40)0.7(DN50)

工作溫度(℃)

-40℃~100

環境溫度(℃)

-25℃~60

儀表通徑

DN15-50

防護等級

IP65

電纜接口

M8×1.25



安裝與使用



  安裝

1、在安裝前,應先檢查技術參數如:測量范圍、準確度等級、額定壓力、溫度參數是否符合使用要求;

2、流量計安裝前應仔細檢查浮子測量邊沿有無損傷,帶導桿的流量計應將運輸中防止浮子晃動的填充物取出,并檢查錐管有無破損,浮子能否自由上下移動,確定正常方可安裝。

3、流量計應安裝在垂直位置上(流量計中心線與鉛錘線的夾角≦5°)并有可靠支承,不應受到來自管道的任何張力和壓力。新裝管道,應將管道沖洗干凈后安裝流量計。被測流體從流量計下端進上端出。注意:任何流量計切勿持在手中使用!

4、流量計的上端(進口端)應有5~10倍公稱通徑的直管段,強烈建議在流量計旁裝旁路管道。

5、被測流體中不可混有大顆粒污物,否則會使浮子卡住或堵塞流量計通路,視需要在流量計要在流量計上游安裝過濾器。

6、被測流體壓力必須穩定,流體壓力不穩定會造成浮子波動,不能準確測量,流量計上游應設置緩沖器或定值器。

7、管路中有倒流,特別是水錘作用的,為防止損壞流量計應在流量計下游閥門之后安裝單向止回閥。

8、如被測液體含有氣泡,應在流量計上游設置排氣口。

使用

1、應緩慢開啟流量計上游的閥門,防止浮子突然上沖,損壞玻璃管,然后用下游調節閥調節流量,停止工作時,先關閉上游閥門,然后關閉下游調節閥。建議在流量計外面包一圈金屬網以加強安全防護。

2、應避免被測流體的溫度急驟變化。

3、使用中如發現流量計有滲漏,一般是密封圈失效,應更換。

4、當錐管和浮子沾污,應及時清洗。

5、定期檢查流量計的誤差,一旦超出規定誤差,應調換浮子和錐管,或重新標定。

6、被測流體和狀態(溫度、壓力)與流量計上的標尺和狀態不一致時,須對示值按被測流體和狀態進行修正(包括密度、溫度、壓力等),才能得到正確的流量。

7、若要想得到準確的測量精度,建議被測流體的常用流量應在轉子流量計分度流量的60%以上最好。

8、測量腐蝕性流體應選用耐腐蝕系列流量計。

9、遠傳型流量計嚴禁帶電開蓋。
