FA100系列玻璃轉子流量計

詳情介紹

一概述：

LZB-FA100型系列流量計是玻璃轉子流量計的一種。具有高靈敏度，測量范圍寬，使用維護方便等特點。該儀表連接方式為法蘭連接。LZB-FA100系列玻璃轉子流量計在恒壓條件下，利用流通截面的變化來測量非混濁的非脈動流的液體或氣體的流量計。

LZB-FA100型系列玻璃轉子流量計廣泛用于石油，化工，冶金，化纖，染料，造紙，環保設備，食品，制糖，以及科學實驗儀器配套設施等。

二原理與結構：

LZB-FA100型系列玻璃轉子流量計儀表的主要測量元件為一根小端向下，大端向上的垂直安裝的錐形玻璃管（簡稱錐管）以及其在內可以上下移動的浮子。當流體自下而上流經錐管時，在浮子之間產生壓差，浮子在此壓差作用下上升，當使浮子的上升力與浮子所承受的重力，浮力及粘度力三者的合力相等時，浮子處于平衡位置。因此，流經玻璃轉子流量計的流體的流量與浮子的上升高度，即與儀表的流體面積之間存在一定的比例關系，浮子的位子高度可作為流量的量度。

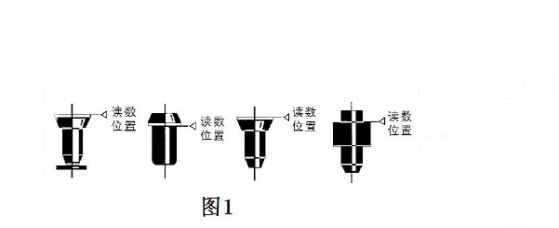

  儀表的讀數按圖1所示的讀數位置讀取示值。

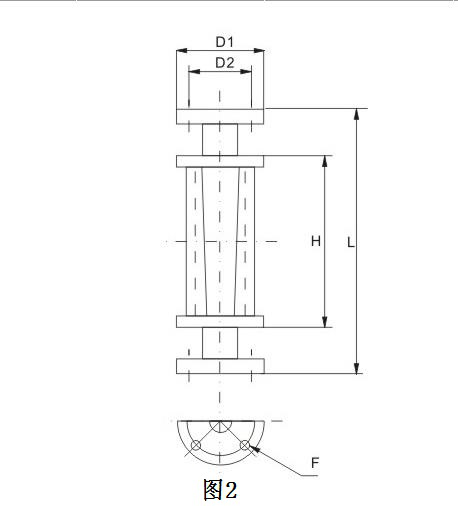

LZB-FA100型系列玻璃轉子流量計的公差通徑有φ15，φ20，φ25，φ32，φ40，φ50，φ65，φ80，φ100，φ125，φ150，其中φ125與φ150為定制款，連接方式為法蘭連接，結構如圖2所示。






LZB-FA100外形安裝尺寸見表1

尺寸

型號

L

D1

D2

F

FA100-15

260

95

65

4-φ14

FA100-20

340

105

75

4-φ14

FA100-25

340

115

85

4-φ14

FA100-32

340

135

100

4-φ18

FA100-40

340

145

110

4-φ18

FA100-50

340

160

125

4-φ18

FA100-65

390

180

145

4-φ18

FA100-80

390

185

150

4-φ18

FA100-100

410

205

170

4-φ18

FA100-125

450

235

200

4-φ18

FA100-150

450

260

225

4-φ18

                                  表1

三技術參數：

LZB-FA100玻璃轉子流量計的主要技術參數見表2

通徑

（mm）

測量范圍

工作壓力

（Mpa）

精度

（±%）

水（L/H）

空氣（NL/min）

15

30~300

60~600

80~800

10~100

20~200

25~250













≤0.8



4

20

90~900

120~1200

180~1800

20~200

30~300

50~500















2.5

25

180~1800

300~3000

480~4800

50~500

100~1000

150~1500

32

480~4800

600~6000

720~7200

200~2000

250~2500

300~3000

40

1~10 m3/H

1.2~12 m3/H

1.5~15 m3/H

18~180N m3/H

20~200 Nm3/H

25~250N m3/H









≤0.6

50

1.2~12 m3/H

1.5~15 m3/H

1.8~18 m3/H

20~200 Nm3/H

25~250N m3/H

30~300 N m3/H

65

1.8~18 m3/H

3~30  m3/H

4~40  m3/H

25~250N m3/H

30~300 N m3/H

40~400 N m3/H









1.5

80

4~40  m3/H

5~50  m3/H

6~60  m3/H

40~400 N m3/H

50~500 N m3/H

60~600 N m3/H





≤0.4

100

125

150

6~60  m3/H

7~70  m3/H

10~100 m3/H

60~600 N m3/H

70~700 N m3/H

90~900 N m3/H

注：特殊流量和尺寸可以按照客戶要求定制

表2



四安裝：

4.1 FA100系列玻璃轉子流量計開箱，檢查無誤后取出填充物，垂直（儀表中心線與鉛錘線夾角不得超過5°）安裝在無振動的管道上，并有正確的支撐，防止應力傳入。

4.2 新裝管道在儀表安裝前，應沖洗干凈。玻璃轉子流量計裝入管道時，錐管上的最小分度值應處于下方。

4.3 為了方便檢修，儀表周圍應留有足夠空間。必須按圖安裝旁路管。

4.4 儀表上游應安裝閥門，下游5-10D處安裝節流閥，管路中如有倒流水或水錘作用損壞玻璃轉子流量計的玻璃錐管，應在下游閥門之后安裝單向止回閥。

4.5  如被測流體含較大的顆?；螂s質或氣泡應在儀表上游安裝過濾器或設置排氣口。

4.6  如被測流體為脈動流，造成浮子被動，不能正確測量時，玻璃轉子流量計下游應設置適當尺寸的緩沖器和定值器，以消除脈動。
