鼓泡液位計(吹氣式液位計)的原理
詳情介紹
一、概述
吹氣式液位計可以理解為非接觸式液位測量?jī)x表,可對敞口或密閉容器內的液體液體進行測量。除吹氣管與被測介質接觸外,吹氣裝置和差壓(壓力)變送器測量元件均不與被測介質接觸,從而保護了測量元件,減少了儀表的維護量,增加了測量的可靠性。因吹氣裝置可保證恒定流量氣體輸出,差壓(壓力)變送器測得的壓力就能夠自動跟隨吹氣管出口壓力的變化,所以,差壓(壓力)變送器輸出的信號就與介質液位高度成對應關系。
吹氣式液位計除了能測量潔凈液體的液位外,特別適于有腐蝕性的酸堿鹽液體、粘度較大的液體、易結晶液體、高溫、含有固體顆粒液體的液位以及一些流化床料位的測量
二、原理
吹氣式液位測量的原理為:在敞口容器中插入一根吹氣管,作為氣源的空氣或者惰性氣體(如氮?dú)猓┙?jīng)過濾器過濾,可調減壓器(其作用是將供氣壓力減至某一恒定值,恒定壓力的大小根據被測液位高度而定)減壓,保證吹氣入口壓力恒定。潔凈的空氣再經浮子流量計和恒流閥和吹氣管路吹入被測液體中,吹氣流量由浮子流量計指示,流量大小由浮子流量計上的流量調節閥設定,恒定流量的氣體從插入液體的吹氣管下端口逸出,鼓泡并通過液體排入大氣。當吹氣管下端有微量氣泡(約為150個/min)排出時(因氣泡微量且氣體流速較低,可忽略空氣在吹氣管中的沿程損失,這樣吹氣管內的氣壓幾乎與液位靜壓相等),因此由差壓變送器指示的壓力值即可反映出液位高度。
三、特點
由吹氣裝置組成的液位測量系統沒有可動部件,除吹氣管外,其它測量元件不與被測介質接觸。
單表安裝、面板安裝,可選單路、雙路或多路結構。
結構緊湊、堅固,可將測量所需主要零部件集成在一塊面板上,便于安裝和維修。
全機械結構,密封性好,故障率低,維護量較小。

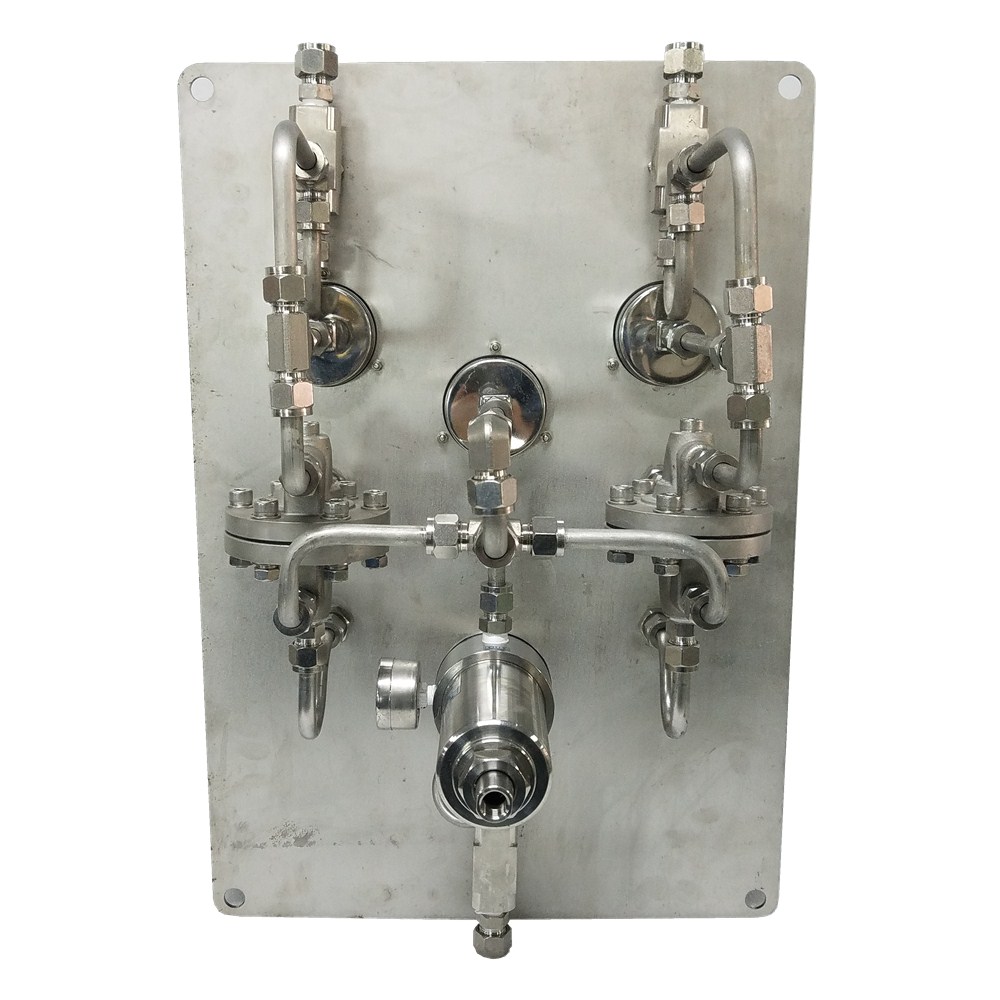

四、實物圖
五、吹氣式液位計調試步驟
(1)吹氣裝置、差壓(壓力)變送器和吹氣管現場安裝完成后,應確保整個吹氣系統的氣密性。吹氣系統的泄漏將給測量結果帶來較大的誤差。
(2)用戶首先接通差壓(壓力)變送器電源,觀察差壓(壓力)變送器示值是否為零,如不為零,調整差壓(壓力)變送器的零點。
(3)打開吹氣裝置面板上的氣源入口和出口截止閥,在吹氣管末端通大氣情況下,調節減壓閥輸出壓力為0.2-0.4 MPa和吹氣流量為30 L/H,觀察差壓(壓力)變送器的示值是否為零。
(4)將吹氣管插入被測介質,待吹氣管末端連續、穩定地吹出氣泡時,觀察差壓(壓力)變送器的示值與液位高度的對應關系是否一致和輸出是否穩定,吹氣量是否合適,如差壓(壓力)變送器示值與液位高度變化的對應關系正常,即可投入運行。
六、吹氣式液位計儀表參數設置
(1)氣源壓力:0.4-0.8 MPa
(2)減壓閥輸出壓力:0.2-0.4 MPa
(3)推薦吹氣流量:20-3-40 L/H(具體參考現場工況)
