流量開關
詳情介紹
1.概述
HFS系列流量開關主要用于管道中的液體流量監測及開關輸出。 它堅實的結構和穩定的性能可廣泛應用于發電機、電動機、軋機、壓縮機、傳送機和其它機器的冷卻、潤滑系統中。當流 量超過或低于設置的預置開關點時,它可以輸出一個控制信號。這個預置開關點可以設置在量程中的任何一個位置,開關點 在安裝后的條件下,也可以很方便的進行調整。
2.特點 ·
流線型結構設計、堅固耐用。 · 磁性耦合測量系統。 · 安裝方向任意;垂直、水平安裝任意。 · 多種材料的選擇。 · 測量量程寬廣。 · 清晰的流量顯示刻度、讀取方便,旋轉指針
3.類型
HFS1
·管螺紋連接3/4" ~ 2 1/2"
·適用于水平、垂直管道
·旋轉形式刻度
·1或2個流量限位開關
·測量系統3或5
HFS2
·法蘭連接DN15 ~ DN50/65(1/2" ~ 2 1/2")
·適用于水平、垂直管道
·旋轉形式刻度
·1或2個流量限位開關
·測量系統3或5
HFS3
·法蘭連接DN80 ~ DN200(3" ~ 8")
·適用于水平、垂直管道
·旋轉形式刻度
·1或2個流量限位開關
·測量系統7
4.測量原理
采用錐形測量管和測量靶,當流體沿著錐形管通過時,測量靶依據流量的大小而產生位移,測量靶的位移,靠彈簧平衡力 的作用下,而產生平衡,通過磁耦合系統傳到指示系統,而實現流量的監測和控制。

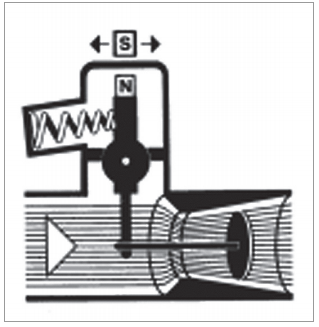

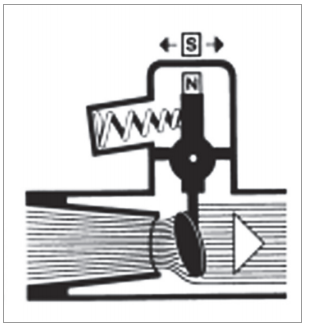

4.1 系列測量系統3 錐管結構形式 4.2 系列測量系統5 噴嘴結構形式

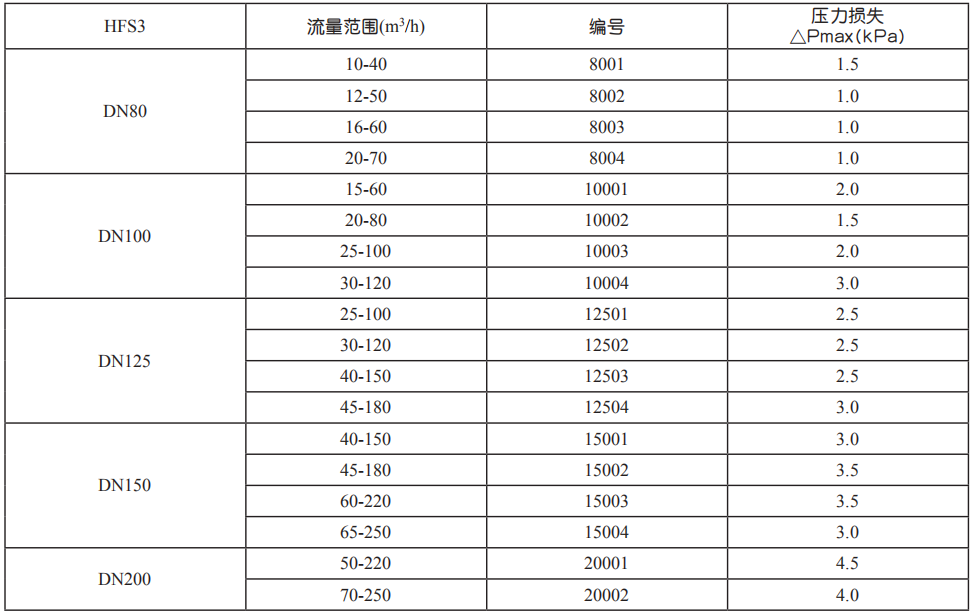

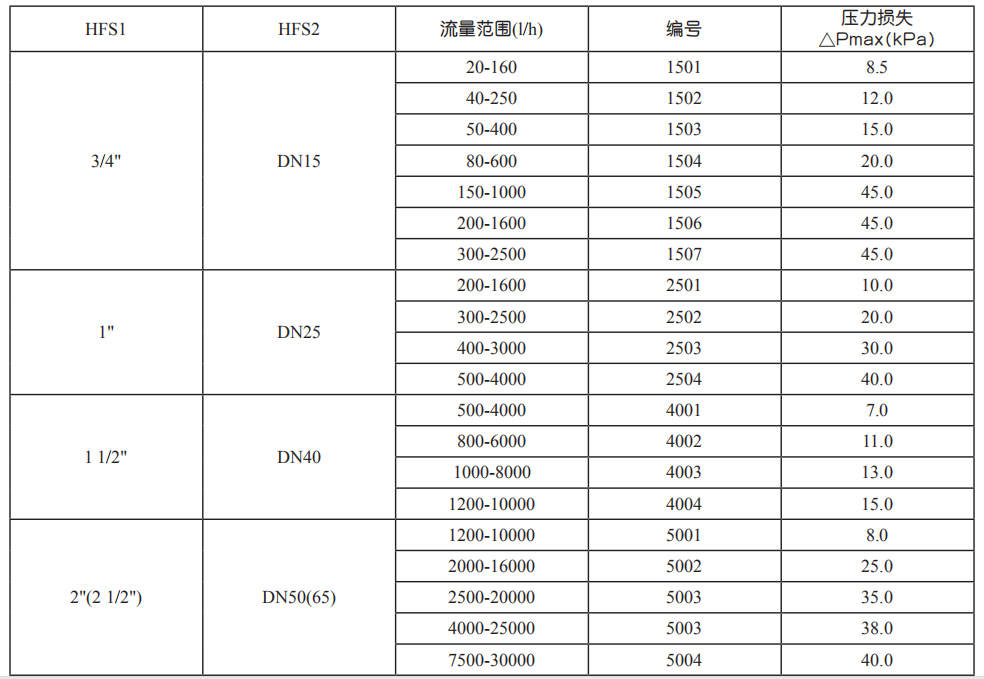

5.流量表
